Inteligentní online kontrolní váha

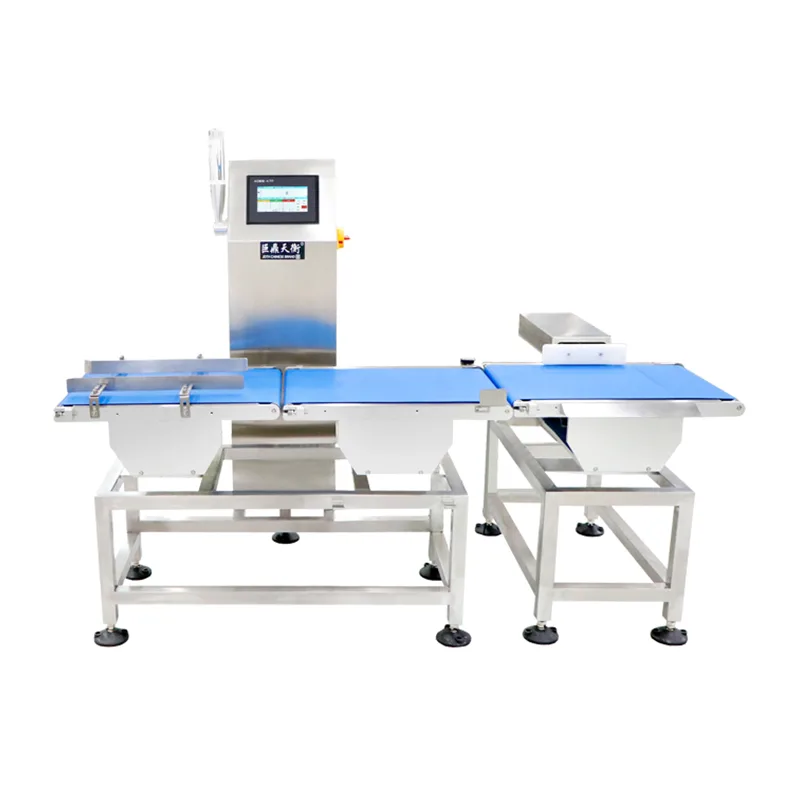

Inteligentní online kontrolní váha A30 je vysokorychlostní pásový kontrolní vážicí systém vyrobený společností Jiangsu Jutian Weighing Equipment Co., Ltd. Je postaven na vestavěné řídicí platformě Linux a je navržen pro nepřetržitou kontrolu hmotnosti za pohybu na výrobních a balicích linkách. Systém zaznamenává údaje o hmotnosti, když produkty procházejí dopravníkovou sekcí s integrovaným snímačem zatížení, porovnává každý údaj s uloženými parametry a spouští konfigurovatelný výstup na základě výsledku vyhovění/nevyhovění – to vše beze změny stávající rychlosti linky nebo rozteče produktů.

Použití vestavěného operačního systému Linux poskytuje multitaskingové prostředí v reálném čase pro zpracování signálu hmotnosti, správu uživatelského rozhraní dotykové obrazovky, protokolování dat a komunikaci. Tato architektura umožňuje systému zvládat vysokorychlostní inspekční úlohy při zachování flexibility pro přizpůsobení komunikačních protokolů, datových formátů a periferních integrací.

Architektura systému a řetězec zpracování signálu

Inteligentní online kontrolní váha se skládá ze čtyř funkčních částí: vstupní dopravník, vážicí dopravník, výstupní dopravník a řídicí jednotka založená na Linuxu. Signální řetězec funguje následovně:

1. Detekce a spouštění produktu:Fotoelektrický senzor umístěný na přechodu mezi přísunem a vážením detekuje náběžnou hranu přicházejícího produktu. Signál snímače je směrován na digitální vstup řídicí jednotky, který zahájí sekvenci zachycení hmotnosti na základě předem nakonfigurovaného zpoždění a délky produktu.

2. Získání signálu hmotnosti:Vážicí dopravník je namontován na sestavě tenzometrického snímače zatížení mechanicky izolovaného od hnacího motoru a sousedních dopravníků. Analogový váhový signál je zesílen, filtrován a digitalizován pomocí vysokorychlostního modulu ADC řídicí jednotky. Vzorkovací frekvence jsou nakonfigurovány tak, aby zachytily více měření během krátké doby, kdy je produkt plně na vážicí sekci.

3. Digitální filtrace a výpočet hmotnosti:Systém Linux aplikuje na vzorkovaný datový tok algoritmy digitálního filtrování, které kompenzují zbytkové mechanické vibrace a hluk pásu. Stabilní hodnota hmotnosti je extrahována a porovnávána v reálném čase s cílovou hmotností a tolerančními limity produktu uloženými v databázi parametrů.

4. Rozhodnutí a výstup:Systém klasifikuje produkt jako vyhovující nebo nevyhovující na základě výsledku porovnání. V případě poruchových stavů mohou konfigurovatelné výstupní signály spustit zvukový alarm, vizuální indikátor, zastavení dopravníku nebo vyřazovací mechanismus. Rozhodnutí je provedeno během doby průchodu produktu výstupní sekcí.

5. Záznam dat:Každá inspekční událost – včetně časového razítka, identifikátoru produktu, naměřené hmotnosti a stavu vyhovění/nevyhovění – je zaznamenána do interního úložiště a je k dispozici pro export na USB ve formátu CSV.

Hlavní technické parametry

Poznámka k přesnosti:Dosažitelná přesnost závisí na hmotnosti produktu, rozměrech, rychlosti dopravníku a stabilitě prostředí. Specifikace jsou ověřeny v kontrolovaných továrních podmínkách s reprezentativními vzorky a potvrzeny během uvedení do provozu na místě.

Jiangsu Jutian Weighing Equipment Co., Ltd. má více než 20 let zkušeností s měřicími přístroji a automatizovanými systémy. Společnost je držitelem certifikace ISO9001, certifikace produktů CE, 68 národních patentů a 20 autorských práv k softwaru. Výroba probíhá ve dvou závodech podle standardizovaných postupů jakosti, přičemž vývoj systému řídí R&D Center 919.

Linux vestavěný systém a možnosti softwaru

Volba vestavěné platformy Linux poskytuje několik funkčních charakteristik relevantních pro průmyslové aplikace kontrolního vážení. Jádro v reálném čase zpracovává získávání signálu hmotnosti a výstup rozhodnutí s deterministickým časováním, což zajišťuje, že signál vyhovění/neúspěchu bude generován v rámci tranzitního okna produktu. Architektura multitaskingu umožňuje, aby dotykové uživatelské rozhraní, protokolování dat a síťová komunikace fungovaly souběžně bez přerušení kontrolního cyklu.

Uživatelské rozhraní podporuje zobrazení v čínštině i angličtině, přičemž konfigurace parametrů je přístupná prostřednictvím stránek strukturovaného menu. Víceúrovňová uživatelská oprávnění omezují kritická nastavení – jako jsou toleranční limity a parametry kalibrace – na oprávněné osoby. Aktualizace softwaru lze použít přes USB nebo síťové připojení, což umožňuje upgrade v terénu bez úpravy hardwaru.

Komunikační zásobník systému podporuje standardní sériové a ethernetové protokoly. Výstupní formát dat, interval přenosu a metoda handshake jsou konfigurovatelné tak, aby odpovídaly požadavkům hostitelských systémů, jako jsou MES, SCADA nebo servery pro sběr dat závodu. Pro aplikace vyžadující integraci s vyřazovacím mechanismem lze I/O výstup nakonfigurovat tak, aby poháněl pneumatické ventily, relé nebo sestavy indikátorů.

Typické scénáře inspekce

FAQ (často kladené otázky)

Jakou výhodu poskytuje vestavěný systém Linux oproti standardnímu mikrokontroléru?
Platforma Linux nabízí možnost multitaskingu a standardizované softwarové prostředí. To umožňuje souběžný provoz kontrolní rutiny, aktualizace dotykového displeje, protokolování dat a síťovou komunikaci bez konfliktů v načasování. Také zjednodušuje přizpůsobení protokolu a podporuje standardní síťové nástroje pro integraci s IT systémy závodu.

Jak se kontrolní váha kalibruje a jak často je nutná rekalibrace?
Kalibrace se provádí pomocí certifikovaných testovacích závaží pomocí řízeného jednobodového postupu na dotykové obrazovce. Frekvence rekalibrací závisí na provozním prostředí a systému jakosti zařízení – v regulovaných odvětvích je běžné ověřování denně nebo po směně. Systém umožňuje dokončení kalibrace bez demontáže.

Dokáže systém komunikovat s naším stávajícím MES nebo databázovým serverem?
Standardní rozhraní Ethernet podporuje komunikaci TCP/IP. Formát dat a přenosový protokol lze během uvádění do provozu upravit tak, aby odpovídaly požadavkům přijímacího systému. Pro nestandardní integrace může technický tým poskytnout dokumentaci protokolu nebo podle toho nakonfigurovat výstup dat.

Co určuje maximální průchodnost kontrolní váhy?
Propustnost je určena délkou produktu, rychlostí dopravníku a minimální dobou potřebnou pro stabilizaci signálu hmotnosti. Delší produkty nebo vyšší požadavky na přesnost obvykle vyžadují nižší rychlosti nebo větší části vážení. Odhady propustnosti jsou poskytovány během technické kontroly na základě vzorků produktů zákazníka a očekávání rychlosti.

Jak jsou mechanismy vyřazení integrovány s kontrolní váhou?
Řídicí jednotka poskytuje digitální I/O výstupy, které lze nakonfigurovat tak, aby poháněly pneumatické tlačné zařízení, vzduchové trysky nebo přepínací brány. Načasování výstupu je synchronizováno s polohou sledovaného produktu. Konkrétní mechanismus a jeho integrace jsou definovány během konfigurace systému na základě vlastností produktu a uspořádání linky.
