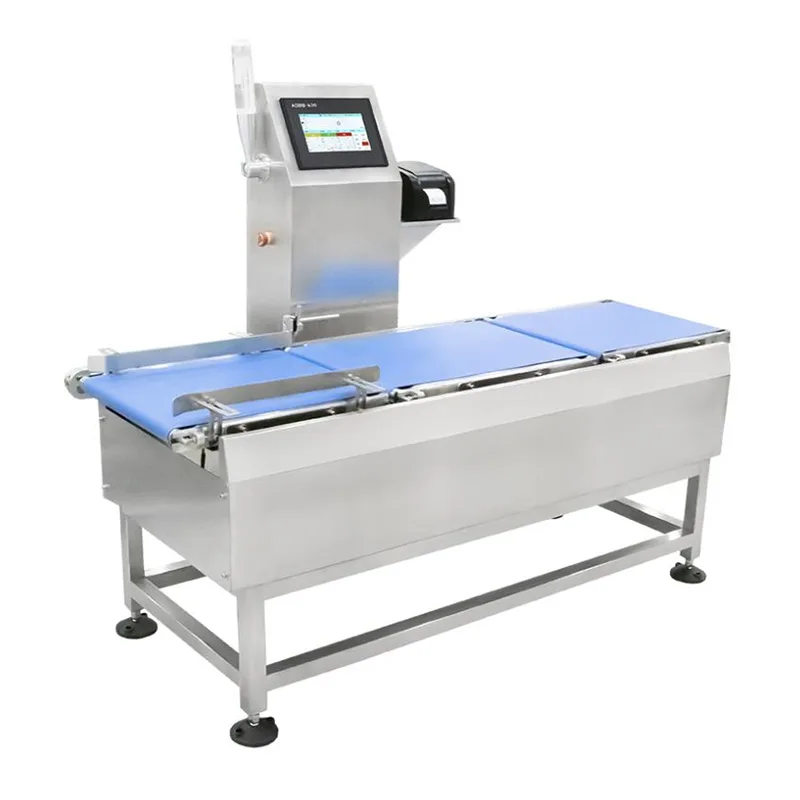

Inteligentní vysokorychlostní kontrolní váha

Inteligentní vysokorychlostní kontrolní váha je kompaktní inline vážicí systém vyvinutý společností Jiangsu Jutian Weighing Equipment Co., Ltd. pro dynamickou kontrolu hmotnosti malých, lehkých balených produktů. Je navržen pro provoz s vysokou propustností na výrobních linkách, kde se hmotnosti jednotlivých produktů pohybují od několika gramů do několika kilogramů a kde je třeba identifikovat a odstranit položky mimo toleranci bez přerušení cyklu linky.

Zařízení zachycuje údaje o hmotnosti během přepravy dopravníku, zpracovává každé měření prostřednictvím digitálního filtračního řetězce a spouští pneumatický nebo mechanický vyřazovací mechanismus pro nevyhovující položky. Všechny události vážení jsou opatřeny časovým razítkem a protokolovány pro dohledatelnost.

Technické specifikace

Poznámky k výkonu:Přesnost a propustnost jsou ovlivněny rozměry produktu, obalovým materiálem a stabilitou linky. Výše uvedené specifikace jsou založeny na kontrolovaném továrním testování s reprezentativními produkty. Uvedení do provozu na místě ověřuje skutečný výkon ve výrobních podmínkách.

Jiangsu Jutian Weighing Equipment Co., Ltd. má certifikaci ISO9001. Výzkumné a vývojové centrum 919 společnosti vyvinulo 68 národních patentů a 20 autorských práv na software související s vážicími přístroji, dynamickými algoritmy a automatizovanými systémy kontrolního vážení. Výrobky jsou certifikovány CE a jsou vyráběny ve dvou výrobních závodech.

Architektura systému a klíčové komponenty

Kontrolní váha se skládá ze tří integrovaných sekcí: vstupní dopravník, vážicí zóna a výstupní s vyřazovací stanicí. Vstupní dopravník odděluje a urychluje produkty na stabilní rychlost předtím, než vstoupí do vážicí zóny. Vážící dopravník je namontován na sestavě tenzometrického snímače zatížení mechanicky izolovaného od hnacích sekcí. Fotoelektrický senzor detekuje vstup produktu a spouští sekvenci zachycení hmotnosti. Po zvážení produkty přecházejí na výstup, kde pneumatický posunovač odvádí nevyhovující položky do odpadní nádoby nebo samostatného dopravníku. Aktivace tlačníku je načasována pomocí sledované polohy produktu, aby bylo zajištěno přesné vyhození.

Snímače zatížení jsou vybrány pro rozsah cílové hmotnosti a požadavky na rozlišení. Ovladač s dotykovou obrazovkou ukládá parametry specifické pro produkt – cílovou hmotnost, horní/dolní limity, rychlost dopravníku a zpoždění vyřazení – a zobrazuje statistiky výroby v reálném čase, včetně rychlosti průchodu, počtu odmítnutí a histogramu rozložení hmotnosti.

Zpracování dat a komunikace v reálném čase

Váhové signály jsou vzorkovány na vysoké frekvenci a zpracovávány digitálním filtračním algoritmem, který kompenzuje mechanické vibrace a hluk řemenu. Zpracovaná hodnota hmotnosti je porovnána s uloženými tolerančními limity. Rozhodnutí systému (vyhověl/nevyhověl) a naměřená hmotnost jsou přenášeny do výstupního regulátoru pro provedení třídění.

Všechny záznamy o hmotnosti jsou opatřeny časovým razítkem a lze je exportovat přes USB ve formátu CSV. Komunikační rozhraní (Ethernet, RS232, RS485) podporují datovou integraci s platformami MES, SCADA nebo ERP. Systém lze nakonfigurovat tak, aby poskytoval výstup dat nepřetržitě, na vyžádání nebo po každém cyklu kontroly na základě požadavků hostitelského systému.

Kalibrace a běžná údržba

Kalibrace se provádí přes rozhraní dotykové obrazovky pomocí certifikovaných testovacích závaží. K dispozici jsou jednobodové i vícebodové kalibrační postupy. Řízený postup minimalizuje chyby obsluhy a nevyžaduje demontáž.

Plán běžné údržby:
Denní:Vyčistěte povrch vážící plošiny a dopravníkového pásu; ověřte připojení kabelu snímače.
Týdně:Zkontrolujte napnutí a vyrovnání dopravníkového pásu; zkontrolujte tlak v pneumatickém systému (0,6–0,8 MPa) a funkci pohonu.
Měsíční:Proveďte ověření přesnosti pomocí certifikovaných závaží; zkontrolovat a promazat ložiska dopravníku.
Odstraňování běžných problémů:Posun hmotnosti může znamenat přetížení snímače nebo poškozený snímač zatížení; selhání odmítnutí často souvisí s poklesem tlaku vzduchu nebo nesprávně seřízeným tlačníkem. Náhradní díly pro běžné opotřebitelné položky (řemeny, filtry, senzory) jsou udržovány na skladě pro rychlou výměnu.

Typické produkty a scénáře kontrol

FAQ (často kladené otázky)

Jaká je minimální hmotnost produktu, kterou může systém spolehlivě zkontrolovat?
Uvedený rozsah vážení začíná na 5 g. Spolehlivá dynamická kontrola velmi lehkých výrobků závisí na tvaru výrobku, těžišti a rychlosti dopravníku. Produkty pod 5 g mohou být vyhodnoceny případ od případu během technické kontroly.

Jak pneumatický vyřazovací mechanismus zajišťuje přesné odstranění bez poškození sousedních produktů?
Načasování vyřazení je založeno na rychlosti dopravníku a sledování polohy produktu z fotoelektrického senzoru. Řídicí jednotka vypočítá přesný okamžik, kdy se neshodný produkt dostane k tlačníku a aktivuje pneumatický válec na definovaný zdvih. Vzdálenost mezi produktem musí být dostatečná, aby se posunovač mohl zatáhnout před příchodem dalšího produktu. Minimální vzdálenost je určena během konfigurace systému.

Jak je zachována přesnost při vysoké propustnosti?
Digitální filtrační algoritmy extrahují stabilní hodnotu hmotnosti z krátkého měřícího okna dostupného vysokou rychlostí. Mechanická izolace vážícího dopravníku snižuje přenos vibrací. U velmi vysokorychlostních aplikací je kompromis mezi propustností a přesností diskutován během specifikace systému a dosažitelná přesnost je potvrzena dynamickým testováním se vzorky zákaznických produktů.

Dokáže kontrolní váha manipulovat s produkty, které nejsou na dně pevně ploché?
Výrobky s nerovným nebo pružným základem mohou vykazovat zvýšené kolísání hmotnosti během dynamického vážení. Vlastní materiály pásů, vodicí kolejnice nebo nosiče specifické pro produkt lze považovat za stabilizaci položek během přepravy. Vzorky produktů se obvykle testují během konstrukční fáze, aby se zjistilo, zda je zapotřebí další upínací zařízení.

Jaký je postup při přepínání mezi různými produkty?
Parametry produktu – cílová hmotnost, toleranční limity, rychlost dopravníku a nastavení odmítnutí – jsou uloženy jako pojmenované předvolby v ovladači s dotykovou obrazovkou. Obsluha vybere požadovaný produkt z nabídky a automaticky se načtou všechny parametry. U produktů stejné velikostní a hmotnostní třídy nejsou nutná žádná mechanická nastavení. Po výměně se doporučuje kontrola kalibrace s referenčním závažím.
