Vysoce přesné inteligentní elektronické váhy s miligramovou přesností

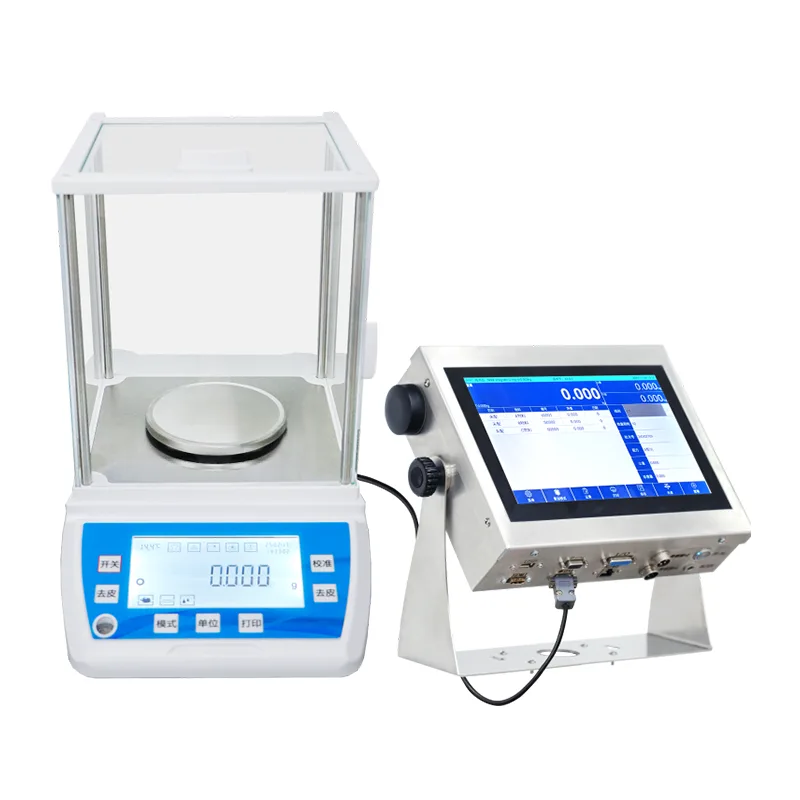

Vysoce přesná inteligentní elektronická váha (JDT-A35 Series) je laboratorní váha vyrobená společností Jiangsu Jutian Weighing Equipment Co., Ltd. Je navržena pro aplikace vyžadující miligramové nebo submiligramové rozlišení, včetně analytické chemie, farmaceutických přípravků, výzkumu materiálů a přesné kontroly kvality. Přístroj využívá technologii snímače elektromagnetické kompenzace síly (EMFC) pro dosažení rychlé stabilizace a vysoké opakovatelnosti za kontrolovaných laboratorních podmínek.

Na rozdíl od průmyslových plošinových vah nebo kontrolních vah určených pro použití na výrobní lince je tato váha určena pro stolní provoz v prostředích, kde lze řídit teplotu, vlhkost a proudění vzduchu tak, aby byla zachována přesnost měření. Každá jednotka je před odesláním zkalibrována a vnitřní kalibrační mechanismus (je-li ve výbavě) umožňuje rutinní ověření přesnosti bez externích závaží.

Specifikace modelu

Poznámky k metrologickým specifikacím:Třída přesnosti I a II je definována v OIML R76. Čitelnost (d) je nejmenší přírůstek zobrazení. Hodnoty opakovatelnosti a linearity představují typický výkon za kontrolovaných laboratorních podmínek (stabilní teplota, minimální proudění vzduchu, instalace na úrovni). Skutečný výkon závisí na provozním prostředí a technice obsluhy. Velikosti misek a vážicí kapacity lze konfigurovat podle požadavků aplikace.

Jiangsu Jutian Weighing Equipment Co., Ltd. je držitelem certifikace ISO9001 a certifikace CE pro své produkty. Společnost 919 R&D Center vyvíjí váhy a vestavěné systémy s 68 národními patenty a 20 autorskými právy k softwaru. Výroba probíhá podle standardizovaných postupů kontroly kvality zahrnujících kontrolu, montáž a kalibraci součástí.

Technologie senzorů a princip měření

Váha používá siloměr s kompenzací elektromagnetické síly (EMFC). V tomto provedení je hmotnostní síla vzorku na pánvi vyvážena elektromagnetickou silou generovanou cívkou v permanentním magnetickém poli. Proud potřebný k udržení rovnováhy je úměrný použité hmotnosti. Tento princip nabízí několik charakteristik důležitých pro vážení s vysokým rozlišením:

Rychlá stabilizace:Systém zpětné vazby s uzavřenou smyčkou uvádí váhu do rovnováhy během zlomku sekundy po vložení, což umožňuje efektivní pracovní postup při opakujících se úlohách vážení.
Nízký drift:Ve srovnání s tenzometrickými snímači zatížení vykazují snímače EMFC nižší dlouhodobý posun nuly za stabilních teplotních podmínek, což snižuje frekvenci rekalibrací při delším používání.
Možnost interní kalibrace:Vybrané modely obsahují vestavěné kalibrační závaží a motorizovaný mechanismus. Kalibrační rutina se spouští přes rozhraní dotykové obrazovky a dokončí se během krátkého cyklu bez externích závaží.

Pouzdro váhy a vážicí miska jsou vyrobeny z nerezové oceli 304 vybrané pro odolnost proti korozi a snadné čištění. Displej je 10palcový HD kapacitní dotykový displej (rozlišení 1024×768) poháněný procesorovým systémem založeným na Androidu (RK3288W čtyřjádrový Cortex-A17, 2G RAM, 8G úložiště), který spravuje uživatelské rozhraní, ukládání dat a komunikační funkce.

Funkce měření a datová konektivita

Váha podporuje různé režimy vážení a aplikační funkce dostupné přes rozhraní dotykové obrazovky: standardní vážení, počítání dílů, procentuální vážení, stanovení hustoty (pomocí volitelné sady pro hustotu) a kontrolní vážení s alarmem horní/dolní meze. Převod jednotek pokrývá mg, g, ct, oz, lb, gn, ozt a režim počítání kusů.

Rozhraní pro datovou komunikaci standardně zahrnují dva porty USB, dva sériové porty RS232, jeden port RJ45 Ethernet a jeden I/O výstup. Volitelné moduly přidávají Wi-Fi, Bluetooth, výstup HDMI a konektivitu 4G IoT. Lze připojit externí zařízení, jako jsou tiskárny, snímače čárových kódů, alarmové indikátory a vzdálené displeje. Údaje o hmotnosti mohou být přenášeny do PC nebo LIMS (Laboratory Information Management System) prostřednictvím sériového nebo síťového připojení.

Instalace a požadavky na prostředí

Pro dosažení uvedených specifikací přesnosti by váha měla být instalována na stabilním stole bez vibrací v místě s řízenou teplotou a minimálním pohybem vzduchu. Rozsah provozních teplot je -10°C až 40°C s relativní vlhkostí nižší než 90 % (bez kondenzace). Po zapnutí je před kalibrací a měřením zapotřebí zahřívací doba 30 až 120 minut, což umožní vnitřní elektronice dosáhnout tepelné rovnováhy.

Napájení je zajištěno přes adaptér AC 100-240V (DC 12V, výstup 1000mA). Váhu je třeba před použitím vyrovnat pomocí nastavitelných nožiček a vestavěného indikátoru úrovně. Pro dodržení laboratorních systémů kvality se doporučuje každoroční rekalibrace s certifikovanými závažími.

Typická aplikační prostředí

FAQ (často kladené otázky)

Jaký je u této váhy rozdíl mezi třídou přesnosti I a třídou II?
Třída přesnosti I (zvláštní přesnost) a třída II (vysoká přesnost) jsou definovány OIML R76 na základě ověřovacího dílku stupnice (e) a počtu dílků stupnice (n). Přístroje třídy I mají kratší ověřovací interval vzhledem ke kapacitě. V praxi jsou modely třídy I řady JDT-A35 vhodné pro aplikace, kde je vyžadována nejvyšší metrologická spolehlivost, jako je například analytická chemie. Modely třídy II splňují požadavky běžné farmaceutické a průmyslové kontroly kvality.

Kdy by měla být použita interní kalibrace oproti externí kalibraci?
Interní kalibrace využívá vestavěné referenční závaží a je vhodná pro každodenní ověřování přesnosti bez externích závaží. Spouští se prostřednictvím nabídky dotykové obrazovky a dokončuje se automaticky. Externí kalibrace používá certifikované kalibrační závaží umístěné na misku operátorem a doporučuje se pro formální kalibrační záznamy, periodické ověřování podle laboratorních SOP nebo když interní závaží vyžaduje křížovou kontrolu.

Jaké faktory prostředí ovlivňují přesnost měření na úrovni miligramů?
Kolísání teploty, proudění vzduchu, vibrace a statická elektřina jsou primárními environmentálními faktory ovlivňujícími čitelnost podgramů. Váha by měla být umístěna na vyhrazeném vážicím stole mimo okna, dveře a ventilační otvory HVAC. U nevodivých vzorků mohou být nezbytná antistatická opatření (ionizátor, uzemnění). U modelů s odečitatelností 0,0001 g je integrován kryt proti proudění vzduchu.

Může váha komunikovat s laboratorním informačním systémem?
Ano. Standardní rozhraní RS232, USB a Ethernet podporují výstup dat do LIMS, ELN nebo softwaru pro sběr dat na bázi PC. Údaje o hmotnosti mohou být přenášeny v reálném čase nebo načteny z interní paměti. Podrobnosti komunikačního protokolu jsou uvedeny v dokumentaci k produktu, aby usnadnily integraci IT nebo laboratorního týmu zákazníka.

Jaká údržba je nutná k udržení přesnosti v průběhu času?
Udržujte vážicí misku a kryt v čistotě, bez prachu a zbytků chemikálií. Ověřujte kalibraci v intervalech definovaných vaším laboratorním systémem kvality – interní kalibraci lze provádět denně, externí kalibraci měsíčně nebo čtvrtletně. Každoroční odborný servis, včetně kontroly snímače EMFC a výměny opotřebitelných součástí v případě potřeby, pomáhá udržovat dlouhodobou spolehlivost měření.
