Dynamická vysokorychlostní kontrolní váha

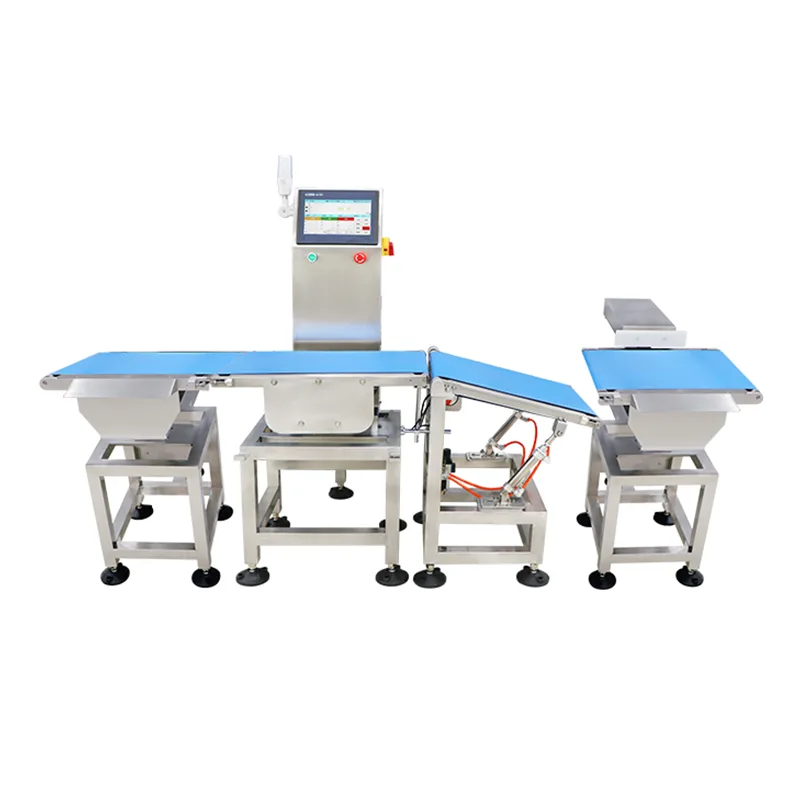

Vysokorychlostní kontrolní váha Dynamic Weigh (JDS Series) je inline vážicí systém vyráběný společností Jiangsu Jutian Weighing Equipment Co., Ltd. Je navržen pro výrobní linky, kde je vyžadováno 100% ověření hmotnosti produktu při rychlosti linky, bez přerušení toku produktu. Zařízení zachycuje údaje o hmotnosti, když se produkty pohybují na dopravníku, porovnává každý údaj s předem nastavenými limity a spouští třídicí mechanismus k oddělení nevyhovujících položek.

Dynamické vážení se od statického liší tím, že měření se provádí během pohybu dopravníku. Systém kompenzuje mechanické vibrace a pohyb produktu pomocí kombinace digitálních filtračních algoritmů a mechanicky izolovaných snímačů zatížení. Specifikace přesnosti jsou proto vzájemně závislé na rychlosti dopravníku, rozměrech produktu a hmotnosti produktu – tento vztah je zohledněn během konfigurace systému.

Technické specifikace

Poznámka k přesnosti:Přesnost detekce je ovlivněna hmotností produktu, rozměry, rychlostí dopravníku a podmínkami prostředí. Uvedené rozsahy přesnosti představují dosažitelný výkon při kontrolovaném továrním testování s reprezentativními vzorky výrobků. Uvedení do provozu na místě stanoví skutečný výkon ve výrobních podmínkách.

Řada JDS je vyvinuta ve výzkumném a vývojovém centru Jiangsu Jutian 919 a vyrábí se ve dvou výrobních závodech v rámci řízení kvality s certifikací ISO9001. Společnost je držitelem 68 národních patentů, včetně mnoha souvisejících s dynamickými algoritmy vážení a návrhem vysokorychlostního kontrolního systému. Výrobky jsou certifikovány CE.

Technologie dynamického vážení

Zpracování senzoru a signálu:Řada JDS používá tenzometrické snímače zatížení konfigurované v mechanicky izolované vážicí sekci. Dopravníkový pás nad vážicí zónou je zcela podepřen sestavou siloměru, oddělenou od hnacího motoru a předřazených/poproudových dopravníků mezerami nebo přenášecími válečky. Tato mechanická izolace snižuje přenos vibrací motoru do signálu vážení.

Digitální filtrování a kompenzace rychlosti:Odečty hmotnosti se odečítají s vysokou frekvencí během krátké doby, kdy každý produkt prochází přes zónu vážení. Digitální filtrační algoritmy extrahují stabilní hodnotu hmotnosti z dynamického signálu a kompenzují zbytkové vibrace a pohyb pásu. Kapacita systému je určena délkou produktu, rychlostí dopravníku a minimální dobou potřebnou pro stabilizaci signálu vážení.

Logika správy parametrů a třídění produktu

Ovladač s dotykovou obrazovkou ukládá sady parametrů pro více produktů, včetně cílové hmotnosti, horní/dolní meze tolerance, rychlosti dopravníku a režimu třídění. Po výběru produktu se automaticky načtou všechny související parametry, čímž se zkrátí doba přechodu mezi různými SKU. Systém podporuje klasifikaci na základě hmotnosti do více tříd (např. podváha, přijatelná, nadváha) s konfigurovatelnými akcemi třídění pro každou třídu.

Třídicí mechanismy jsou specifikovány během konfigurace systému na základě charakteristik produktu a uspořádání linky. Mezi běžné možnosti patří pneumatická tlačná ramena pro boční vyřazování, vzduchové tryskací trysky pro lehké produkty a shazovací klapky nebo přehazovací brány pro integraci s dopravníky po proudu. Senzor potvrzení odmítnutí ověří, že nevyhovující položky byly úspěšně odstraněny, než dorazí další produkt.

Provozní spolehlivost v průmyslovém prostředí

Konstrukční rám je vyroben z nerezové oceli 304, vybrané pro odolnost a kompatibilitu s mycím prostředím běžným v potravinářské a farmaceutické výrobě. Ovladač s dotykovou obrazovkou a elektrický kryt mají krytí IP65 nebo vyšší, v závislosti na konfiguraci. Kabeláž a připojení snímačů jsou vedena utěsněnými trubkami. Systém je navržen pro nepřetržitý vícesměnný provoz s ložisky a řemeny určenými pro zamýšlený pracovní cyklus.

Kalibrace se provádí přes rozhraní dotykové obrazovky pomocí řízených jednobodových nebo vícebodových postupů s certifikovanými zkušebními závažími. Rutinní údržba – včetně kontroly pásu, kontroly nuly senzoru a ověření vyrovnání dopravníku – je dostupná bez specializovaných nástrojů.

Typické scénáře nasazení

FAQ (často kladené otázky)

Jak rychlost dopravníku ovlivňuje přesnost vážení?
Přesnost a rychlost jsou při dynamickém vážení vzájemně závislé. Vyšší rychlosti dopravníku zkracují čas, který každý produkt stráví na vážicí zóně, což může zvýšit odchylky měření. Během konfigurace systému technický tým specifikuje dosažitelnou přesnost při požadované propustnosti na základě hmotnosti a rozměrů produktu. Údaje o přesnosti jsou ověřovány během uvádění do provozu na místě se skutečnými výrobními vzorky.

Jaké mechanismy zabraňují tomu, aby vibrace ovlivnily údaje o hmotnosti?
Používají se dva konstrukční přístupy: mechanická izolace a digitální zpracování signálu. Vážicí sekce je mechanicky oddělena od hnacího motoru a sousedních dopravníků, aby se minimalizoval přenos vibrací. Na straně signálu digitální filtrační algoritmy zpracovávají vysokofrekvenční váhové vzorky, aby získali stabilní hodnotu navzdory zbytkovým vibracím prostředí.

Jak systém zvládá více produktů na stejné lince?
Parametry produktu – včetně cílové hmotnosti, tolerančních limitů, rychlosti dopravníku a činnosti třídění – jsou uloženy jako pojmenované předvolby v ovladači. Operátoři vyberou aktivní produkt z nabídky dotykové obrazovky a automaticky se načtou všechny parametry. Přepínání mezi předvolbami nevyžaduje rekalibraci.

Jaké funkce sledovatelnosti dat jsou zahrnuty?
Každé měření hmotnosti je opatřeno časovým razítkem a zaprotokolováno s identifikátorem produktu, naměřenou hmotností, stavem tolerance (vyhověl/nevyhověl) a výsledkem třídění. Data lze exportovat přes USB ve formátu CSV nebo přenášet do hostitelského systému přes Ethernet nebo sériové připojení. Statistické souhrny – včetně celkového počtu, rychlosti průchodu a rozložení hmotnosti – lze zobrazit na dotykové obrazovce v reálném čase.

Jak se vybírá mechanismus třídění pro konkrétní aplikaci?
Výběr třídicího mechanismu závisí na hmotnosti produktu, rozměrech, typu balení, rychlosti dopravníku a dostupném prostoru linky. Pneumatická tlačná ramena se běžně používají pro kartony a pevné nádoby. Vzduchové tryskací systémy jsou vhodné pro lehké flexibilní obaly. Fáze technické kontroly určuje vhodný mechanismus na základě specifikace produktu zákazníka a uspořádání linky.
