Elektronická plošinová váha s vestavěnou funkcí tisku štítků

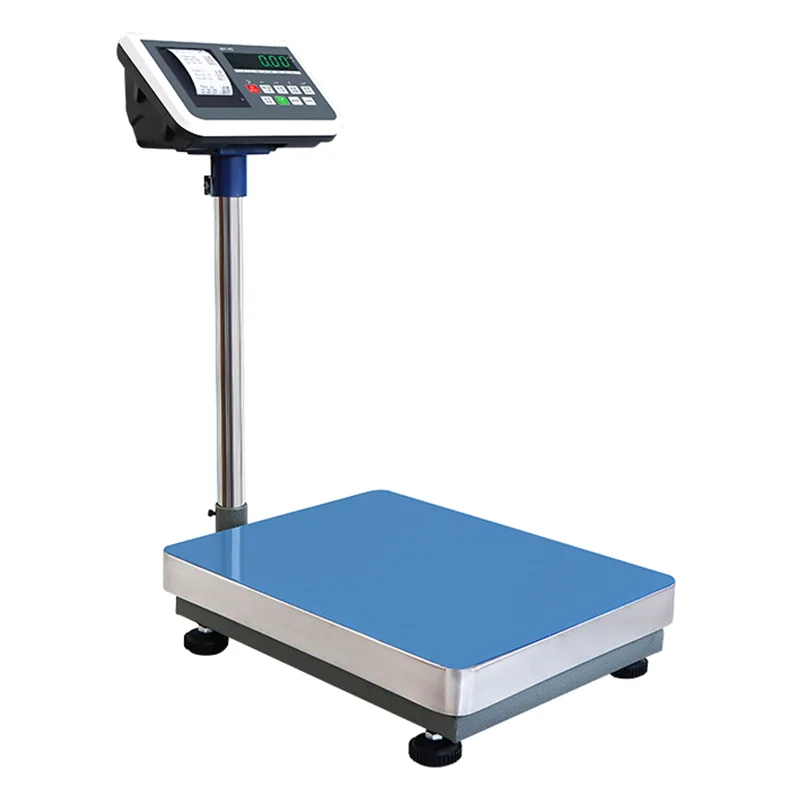

Elektronická plošinová váha s vestavěnou funkcí tisku štítků (řada JDT-JT-H8) je stacionární vážicí a tisková pracovní stanice vyrobená společností Jiangsu Jutian Weighing Equipment Co., Ltd. Kombinuje pevnou svařovanou ocelovou plošinu, tenzometrické snímače zatížení, digitální indikátor LED a integrovanou termální tiskárnu v jedné jednotce. Zařízení je navrženo pro pracovní stanice, kde se položky váží a tištěný záznam – jako je hmotnostní lístek, přepravní štítek nebo potvrzení o kontrole – musí být vygenerován okamžitě v místě měření.

Na rozdíl od kontrolních vah, které pracují na pohyblivých výrobních linkách, měří platformová váha řady H8 statickou hmotnost poté, co je předmět umístěn na misku a odečet se stabilizuje. Tisk je spouštěn ručně operátorem nebo automaticky po stabilizaci hmotnosti, v závislosti na nakonfigurovaném režimu. Zařízení je vhodné pro přijímací doky, přepravní prostory, kontrolní stanoviště výrobních podlaží a stanice pro odběr vzorků kvality.

Specifikace modelu

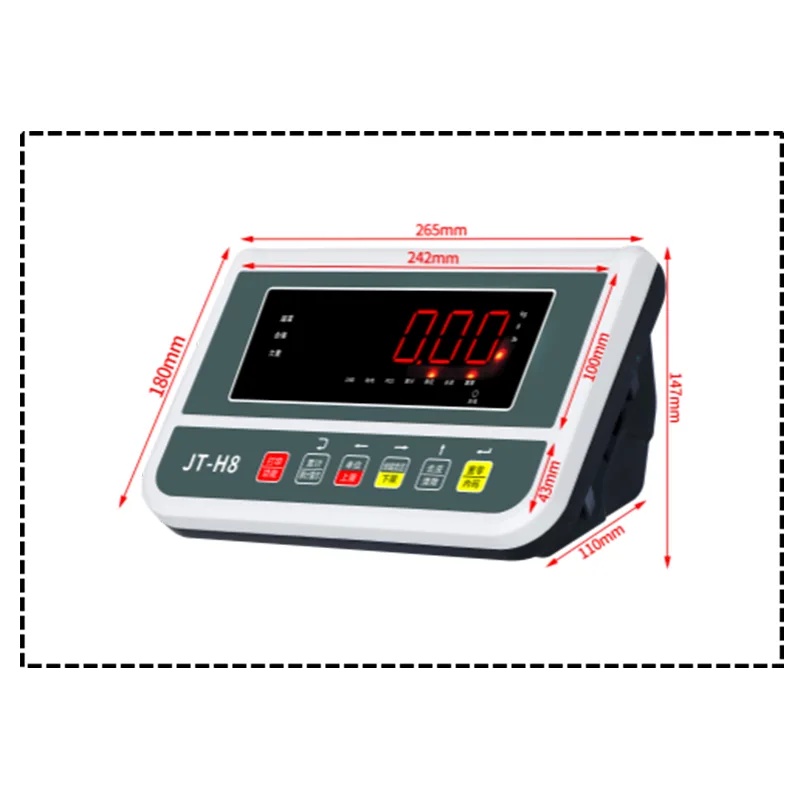

Společné specifikace:Displej: 32 mm vysoký LED digitální trubicový displej; Jednotky: kg / g / lb (volně přepínatelné); Kryt indikátoru: Plastový kryt ABS se 6 mechanickými klávesami; Napájení: AC 220V s vestavěnou 6V 4A dobíjecí baterií (AC/DC duální použití); Základní funkce: nulování, tárování, hrubá/čistá hmotnost, akumulace, vestavěný alarm, paměť hmotnosti, úsporný režim; Volitelná komunikace: RS232, RS485, Bluetooth, TTL, Ethernet, Wi-Fi, 4G IoT, USB úložiště, reléový výstup, 5V I/O výstup, 4-20mA analogový výstup; Volitelné příslušenství: tříbarevné výstražné světlo, externí tiskárna, velký displej, čtečka čárových kódů. Rozměry a materiály plošiny jsou konfigurovatelné.

Jiangsu Jutian Weighing Equipment Co., Ltd. se specializuje na vážicí přístroje již více než 20 let a je držitelem certifikace řízení kvality ISO9001 a certifikace produktů CE. Společnost 919 R&D Center vyvinula 68 národních patentů a 20 autorských práv k softwaru. Výroba probíhá ve dvou závodech se standardizovanými postupy zahrnujícími svařování ocelových rámů, kalibraci siloměrů a závěrečné funkční zkoušky. Podporovány jsou nestandardní velikosti platforem, materiály rámů a konfigurace softwaru.

Konstrukce platformy a integrace snímačů zatížení

Rám vážicí plošiny je vyroben z profilů z uhlíkové oceli, které jsou sestaveny kontinuálním svařováním ve všech konstrukčních spojích. Po svaření je rám podroben přípravě povrchu a vypalovanému laku pro ochranu proti korozi ve vnitřním průmyslovém prostředí. Vážící miska je vyrobena z nerezové oceli a poskytuje odolný, snadno čistitelný povrch v přímém kontaktu s váženými předměty.

Pro zařízení se specifickými požadavky na životní prostředí mohou být při objednávce specifikovány alternativní materiály rámu. Kompletní konstrukce rámu z nerezové oceli 304 je k dispozici pro mycí prostředí, oblasti zpracování potravin nebo místa s vysokou vlhkostí. Pro chemické zpracování nebo aplikace v mořské atmosféře lze specifikovat nerezovou ocel 316 pro zvýšenou odolnost proti důlkové a štěrbinové korozi.

Snímače zatížení jsou tenzometrického typu, konfigurované ve vícebodovém uspořádání pod plošinou, aby poskytovaly stabilní údaje o hmotnosti bez ohledu na polohu zatížení v oblasti plošiny. Kapacita snímače zatížení je přizpůsobena jmenovité kapacitě plošiny s vhodnou konstrukční rezervou, aby vyhovovala podmínkám krátkodobého přetížení, které se vyskytují při průmyslovém použití. Signální kabely snímačů zatížení jsou vedeny utěsněnými trubkami do krytu indikátoru.

Návrh napájecího zdroje a provoz ve dvou režimech

Váha je za normálních podmínek napájena ze sítě střídavého proudu (220V) s vestavěnou 6V 4A dobíjecí baterií, která zajišťuje zálohování a bezšňůrový provoz. Architektura duálního napájení slouží několika praktickým funkcím v průmyslovém prostředí. Baterie se automaticky nabíjí, když je váha připojena ke zdroji střídavého proudu a poskytuje provozní dobu dostatečnou pro celou pracovní směnu při typickém způsobu používání.

Bezdrátový provoz umožňuje umístit váhu na místa, kde nejsou okamžitě dostupné elektrické zásuvky – jako jsou dočasné kontrolní stanice, nakládací rampy nebo venkovní přijímací místa pod přístřeškem. Baterie také udržuje provoz během krátkých výpadků napájení, čímž zabraňuje ztrátě dat během vážení. Indikátor vybití baterie na LED displeji upozorní obsluhu na nutnost dobití. Režim úspory energie snižuje jas displeje a aktivitu procesoru během nečinnosti, aby se prodloužila doba provozu na baterii.

Pracovní postup tisku a provozní režimy

Vestavěná termální tiskárna přijímá standardní role termopapíru nebo samolepicí štítky. Tisk spouští operátor pomocí vyhrazeného tlačítka na indikační membránové klávesnici nebo je nakonfigurován tak, aby se spouštěl automaticky, když je získána stabilní hodnota hmotnosti a hmotnost překročí minimální práh. Obsah tisku je konfigurovatelný a může zahrnovat hodnotu hmotnosti (netto nebo brutto), jednotku měření, datum a čas, sekvenční číslo tiketu a uživatelsky definovaný text záhlaví.

Indikátor poskytuje základní funkce vážení včetně vynulování, ručního a přednastaveného táry, přepínání zobrazení brutto/netto hmotnosti a akumulace hmotnosti pro dávkování více položek. Vestavěná funkce alarmu podporuje nastavení horní a dolní hranice hmotnosti se zvukovým upozorněním, když naměřená hmotnost klesne mimo přijatelný rozsah. Paměť hmotnosti uchovává poslední hmotnost a celkové součty během cyklů napájení.

Typická místa nasazení

FAQ (často kladené otázky)

Jaký je rozdíl mezi konstrukcí plošiny z uhlíkové oceli a nerezové oceli?
Uhlíková ocel s vypalovaným smaltem poskytuje strukturální pevnost pro standardní vnitřní průmyslové prostředí. Nátěr chrání před atmosférickou korozí, ale může být poškozen nárazem nebo agresivními chemikáliemi. Nerezová ocel 304 poskytuje vlastní odolnost proti korozi v celé tloušťce materiálu a je doporučena pro potravinářské, farmaceutické, chemické nebo vlhké prostředí. Nerezová ocel 316 nabízí dodatečnou odolnost vůči chloridům a je vhodná pro námořní nebo chemické zpracovatelské prostředí.

Jak dlouho vydrží baterie při bezdrátovém provozu?
Výdrž baterie závisí na frekvenci používání, jasu displeje a na tom, zda je tiskárna používána nepřetržitě. Při typickém přerušovaném používání s mírným tiskem baterie podporuje celou pracovní směnu. Nepřetržitý tisk velkých dávek zkrátí dobu provozu. Indikátor vybití baterie poskytuje předběžné varování před automatickým vypnutím. Úplné nabití ze sítě vyžaduje několik hodin.

Může být funkce tisku spuštěna automaticky, když je předmět umístěn na váhu?
Váhu lze nakonfigurovat tak, aby se automaticky tiskla, když se hodnota hmotnosti stabilizuje a překročí předem nastavenou minimální prahovou hodnotu. Tento režim automatického tisku je vhodný pro opakované vážení podobných položek, kde není vyžadováno ruční stisknutí tlačítka. Pro aplikace vyžadující ověření operátora před tiskem je k dispozici také režim ručního spouštění.

Jaká komunikační rozhraní jsou k dispozici pro připojení váhy k počítači nebo síti?
Mezi volitelná rozhraní patří RS232, RS485, Bluetooth, TTL, Ethernet, Wi-Fi a 4G IoT. Ty podporují přenos údajů o hmotnosti do připojeného PC, PLC nebo hostitelského systému. Specifický formát dat a přenosový protokol jsou nakonfigurovány tak, aby odpovídaly přijímajícímu systému. Úložiště USB umožňuje dávkový export záznamů hmotnosti pro offline analýzu.

Jak se váha kalibruje po instalaci nebo přemístění?
Kalibrace se provádí pomocí certifikovaných zkušebních závaží vhodných pro kapacitu plošiny. Postup – jednobodový nebo vícebodový – je přístupný pomocí indikační klávesnice podle nabídky kalibrace v uživatelské příručce. Pro kapacity několika stovek kilogramů se doporučuje více kalibračních bodů v celém rozsahu pro ověření linearity. V rámci systému jakosti provozovny se doporučuje pravidelné ověřování kalibrace.
