Celonerezové Inteligentní válečkové dopravníkové váhy bez pohonu

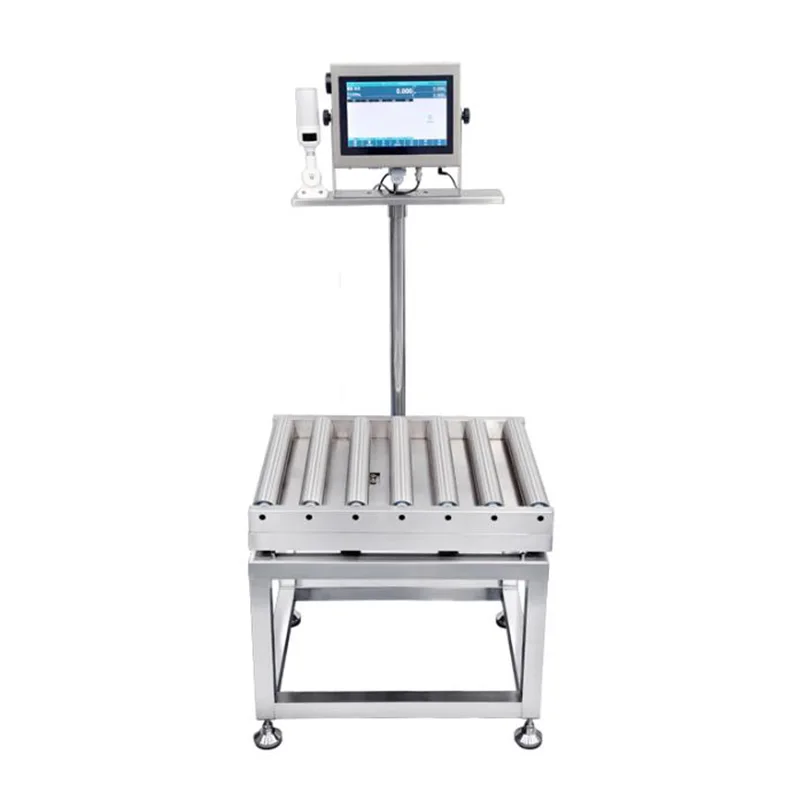

Celonerezové nepoháněné inteligentní válečkové dopravníkové váhy jsou statickou váhovou platformou vyráběnou společností Jiangsu Jutian Weighing Equipment Co., Ltd. Je navržena pro pracovní stanice, kde musí být zboží váženo během ručního nebo gravitačního přesunu – jako jsou přijímací doky, kontrolní místa před odesláním, stanice materiálu na výrobní lince a skladové zóny. Zařízení kombinuje válečkovou plošinu z nerezové oceli 304, konstrukčně integrovanou sestavu snímače zatížení a digitální indikátor vážení v jedné jednotce.

Zboží je na válečkovou plochu pokládáno ručně nebo přes přilehlý dopravník. Válečky umožňují umístění nebo přemístění předmětu přes vážicí plošinu bez zvedání. Siloměry měří statickou hmotnost, jakmile je předmět v klidu, a indikátor zobrazuje, zaznamenává nebo přenáší údaje. Pro válečkový mechanismus není použit žádný externí motorový pohon, což eliminuje potřebu hnacích řemenů, ovladačů motoru a souvisejících elektrických součástí na vážicí stanici.

Technické specifikace (konfigurovatelné)

Poznámky ke konfiguraci:Váživost, rozměry plošiny, průměr válečků a rozteč válečků jsou specifikovány během objednávky tak, aby odpovídaly zamýšlenému rozsahu velikostí produktu a pracovnímu postupu. Hodnota dělení je přizpůsobena zvolené kapacitě, aby bylo zajištěno vhodné rozlišení měření pro danou aplikaci.

Jiangsu Jutian Weighing Equipment Co., Ltd. působí v rámci řízení kvality s certifikací ISO9001 s certifikací CE pro své produkty. Společnost je držitelem 68 národních patentů a 20 autorských práv na software vyvinutých prostřednictvím jejího 919 R&D Center. Výroba probíhá ve dvou výrobních závodech se standardizovanými postupy kontroly kvality zahrnujícími kontrolu materiálu, svařování a montáž, kalibraci siloměrů a závěrečné funkční testování.

Výběr materiálu a konstrukční návrh

Celonerezové nepoháněné inteligentní válečkové dopravníkové váhy rám a sestavy válečků jsou vyrobeny z nerezové oceli 304. Tento výběr materiálu řeší několik provozních požadavků běžných v prostředí průmyslového vážení. Nerezová ocel 304 poskytuje vlastní odolnost proti korozi, díky čemuž je zařízení vhodné pro zařízení, kde může být váha vystavena vlhkosti, čisticím prostředkům nebo mírně koroznímu prostředí – jako jsou závody na zpracování potravin, farmaceutické výrobní prostory, chemické sklady a chladírny.

Plně uzavřený konstrukční design zabraňuje vnikání prachu, nečistot a kapalin do prostoru siloměru. Siloměry jsou umístěny pod válečkovou plošinou v mechanicky chráněné konfiguraci. Svařované spoje na rámu jsou souvislé a hladké, aby se odstranily štěrbiny, kde by se mohly hromadit nečistoty, což podporuje hygienické požadavky v regulovaných průmyslových odvětvích.

Válcová plošina je navržena tak, aby podpírala zboží s různou tuhostí základny. Průměr a rozteč válečků lze nakonfigurovat tak, aby vyhovovaly minimální ploše balíku nebo palety v aplikaci. U produktů s nerovným dnem nebo flexibilním obalem poskytuje užší rozteč válců rovnoměrnější podporu a snižuje odchylky měření způsobené rozložením zatížení.

Gravitační provoz a nízkoúdržbový design

Nepoháněný válečkový mechanismus spoléhá na gravitaci nebo ruční sílu k pohybu zboží přes vážicí plošinu. Když je válečková plošina instalována s mírným sklonem nebo když je zboží tlačeno ručně, válečky se volně otáčejí na utěsněných ložiscích, což umožňuje, aby předměty klouzaly do polohy pro vážení a po měření opustily. Tato konstrukce eliminuje potřebu hnacích motorů, řemenů, řetězů nebo ovladačů motoru na vážicí stanici.

Absence komponent poháněného pohonu snižuje několik provozních aspektů. Spotřeba energie na vážicí stanici je omezena na digitální indikátor. Rutinní údržba se omezuje na pravidelnou kontrolu válečkových ložisek, čištění plošiny a ověřování kalibrace. Nejsou zde žádné hnací řemeny, které by bylo třeba napínat nebo vyměňovat, žádné motorové kartáče, které by se opotřebovávaly, a žádné elektrické součásti v sestavě válce, které by chránily před mytím nebo vystavením prachu.

Funkce indikátoru a komunikace

Barevný dotykový indikátor poskytuje standardní funkce vážení včetně nulování, tárování, převodu jednotek (kg/g/lb) a akumulace hmotnosti. Vestavěná funkce alarmu podporuje konfigurovatelné horní a dolní limity hmotnosti s vizuálním a zvukovým upozorněním, které se spustí, když naměřená hmotnost klesne mimo přijatelný rozsah. Tento režim kontrolního vážení umožňuje váze sloužit jako stanice ruční kontroly kvality bez dalšího vybavení.

Kapacita úložiště dat 10 000 nebo více záznamů podporuje sledovatelnost šarží a sladění zásob. Uložené záznamy lze exportovat přes USB ve formátu CSV pro analýzu nebo dokumentaci. Volitelná komunikační rozhraní (RS232, Wi-Fi, Ethernet) umožňují přenos dat v reálném čase do připojeného PC, PLC nebo hostitelského systému. Konfigurace protokolu je zpracována během nastavení systému tak, aby odpovídala přijímající platformě.

Typická místa nasazení

FAQ (často kladené otázky)

Proč zvolit nerezovou ocel 304 před uhlíkovou ocelí pro rám váhy?
Nerezová ocel 304 poskytuje odolnost proti korozi bez potřeby nátěru nebo povlaku, který se může časem odštípnout nebo degradovat. V potravinářském, farmaceutickém, chemickém prostředí nebo v prostředí s vysokou vlhkostí může uhlíková ocel s lakovaným povrchem vyvíjet rez na škrábancích nebo svarech. Nerezová ocel 304 je kompatibilní se standardními čisticími a dezinfekčními postupy používanými v regulovaných průmyslových odvětvích.

Jak funguje válečkový mechanismus bez motoru?
Válečky jsou uloženy na utěsněných ložiskách a volně se otáčejí. Zboží se po plošině přesouvá ručním tlačením nebo instalací váhy s mírným sklonem tak, aby se položky posouvaly gravitací. Tato konstrukce je vhodná pro ruční pracovní stanice, konce poháněné dopravní linky, kde hybnost přenáší předměty na váhu, nebo pomocná kontrolní místa, kde není vyžadována hnaná doprava.

Jak je ovlivněna přesnost při vážení předmětů, které nejsou pevně ploché?
Předměty s nerovným nebo pružným základem by měly být podepřeny více válečky. Rozteč válců lze během konfigurace zmenšit, aby byla zajištěna rovnoměrnější podpora. U produktů, jako jsou volně ložené pytle, sudy nebo paletizované náklady s pevnými základnami, je obvykle dostatečná standardní rozteč válečků. Sestava snímače zatížení je navržena tak, aby sčítala celkové zatížení bez ohledu na jeho rozložení na platformě.

Lze váhu integrovat se stávajícím systémem řízení skladu?
Ano. Volitelná komunikační rozhraní – včetně RS232, USB, Wi-Fi a Ethernet – podporují výstup dat do připojených systémů. Údaje o váze, časová razítka a záznamy transakcí lze přenášet v reálném čase nebo je exportovat v dávce. Specifický datový formát a komunikační protokol jsou nakonfigurovány během nastavení tak, aby odpovídaly požadavkům hostitelského systému.

Jaká údržba je vyžadována u nepoháněného válečkového systému?
Pravidelná kontrola volného otáčení válečkových ložisek, čištění povrchu válečku a plošiny váhy a ověřování kalibrace pomocí certifikovaných zkušebních závaží představují primární úkoly údržby. Konstrukce utěsněného ložiska nevyžaduje za normálních provozních podmínek pravidelné mazání. Nerezový povrch lze čistit běžnými průmyslovými čisticími prostředky kompatibilními s nerezovou ocelí.
